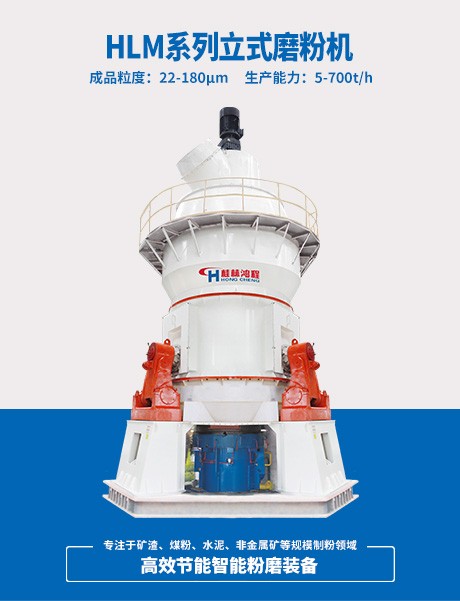

HLM立式磨粉机

专注于矿渣、煤粉、水泥、非金属矿等规模制粉领域      高效节能智能粉磨装备

HLM系列立式磨粉机是桂林鸿程通过学习引进国外先进技术,经历二十多年潜心研究开发出的一款集破碎、烘干、粉磨、分级、输送为一体的高效节能的先进粉磨设备。本产品解决了普通工业磨粉机产量低、能耗高、维护成本高等难题,产品性能达到国际先进水平,可代替昂贵的进口立磨,满足规模化、智能化、集约化工业制粉需求。


成品粒度:22-180μm 生产能力:5-700t/h
可广泛用于电力、冶金、固废处理、水泥、化工、非金属矿等行业,主要用于水泥生料、熟料、脱硫石灰石粉、矿渣、钢渣、锰矿、煤矿、磷矿等物料粉磨。所粉磨的物料从高湿(含水20-30%)到干物料(含水<1%),从异常难磨到易磨物料,产品细度从粗到细,粉磨类型丰富。

立式磨粉机,桂林立式磨粉机,石膏立式磨粉机,水渣立式磨粉机,锰矿立式磨粉机,立式磨粉机原理,腻子粉立式磨粉机,立式磨粉机的结构

产品优势

设备构造及原理

  电动机驱动减速机带动磨盘转动,物料由锁风喂料设备送入旋转的磨盘中心,在离心力作用下,物料进入粉磨辊道。磨辊不断旋转碾压,物料因此受到挤压、研磨和剪切作用而被粉碎。同时,热风从围绕磨盘的风环高速均匀向上喷出,粉磨后的物料被吹起及烘干,并随风进入分级机,合格的细粉顺利通过,由收尘设备收集下来即为产品,不合格的粗粉在分级机叶片作用下重新落至磨盘,与新喂入的物料一起重新粉磨,如此循环,完成粉磨作业全过程。
  主机剖视结构:采用标准模块式设计制造加压装置,随磨机产能增加,磨辊数量会相应增加,可满足不同物料不同产品细度和产量的要求。

HLM立式磨粉机主机剖视图
HLM立式磨粉机生产线效果图
HLM立式磨粉机生产线效果图

工艺流程

根据除尘器的性能有两种不同的布置方案,即二级收尘系统和单级收尘系统。

样板工程

案例现场视频

案例现场视频

CASE VIDEOS

技术参数

  • HLM生料立式磨
  • HLM熟料预粉磨立式磨
  • HLM水泥立式磨
  • HLM矿渣(钢渣)微粉立式磨
  • HLM煤粉立式磨
  • HLM煤粉立式磨
    (冶金、热力)
  • HLM脱硫粉立
  • HLM锰矿立式磨
    HLM生料立式磨技术参数
    型号磨盘中径(mm)产量(t/h)原料水份生料细度产品水份电机功率(kw)
    HLM32/2260085-100<10%R0.08<12%≤1%800-1120
    HLM34/32800130-1601120-1250
    HLM42/43400190-240R0.08<14%1800-2000
    HLM44/43700240-3002500-2800
    HLM50/44200320-4003150-3350
    HLM53/44500400-5003800-4200
    HLM56/44800440-5504200-4500
    HLM60/45100550-6705000-5400
    HLM65/65600600-7305600-6000
    注:原料易磨性(Bond)指数≤13kWh/t
    HLM熟料预粉磨立式磨技术参数
    型号磨盘中径(mm) 产量(t/h)原料水份产品比表面积产品水份电机功率(kw)
    HLM21/2P170020-30≤2% 220-360㎡/kg(R0.08≤15%)≤1%400
    HLM26/2P200042-55630
    HLM32/2P260060-75900
    HLM34/3P280090-1101400
    HLM35/3P2800130-160  2000
    HLM42/4P3400160-2002500
    HLM44/4P3700190-240  3000
    HLM45/4P3700240-3003800
    HLM53/4P4500300-3804800
    HLM56/4P4800330-4205300
    注:原料易磨性(Bond)指数≤18kWh / t
    HLM水泥立式磨技术参数
    型号磨盘中径(mm) 产量(t/h)原料水份矿粉比表面积产品水份电机功率(kw)
    HLM32/2c 260030-35<3% ≥350㎡/kg≤1%1400
    HLM34/3c280070-801800
    HLM42/4c 340096-110  2500
    HLM44/4c3700130-1503350
    HLM50/4c4200150-1703800
    HLM53/4c4500170-2004500
    HLM56/4c4800200-2305300
    HLM60/4c  5100240-270 6150
    HLM65/6c  5600250-290 6450-6700
    注:原料易磨性(Bond)指数≤18kWh/t
    HLM矿渣(钢渣)微粉立式磨技术参数
    型号磨盘中径(mm) 产量(t/h)矿渣水份矿粉比表面积产品水份电机功率(kw)
    HLM32/3S 260030-40<15% ≥420㎡/kg≤1%1400
    HLM34/3S280050-601800
    HLM42/4S 340070-832500
    HLM44/4S370090-1103350
    HLM50/4S4200110-1403800
    HLM53/4S4500130-1504500
    HLM56/4S4800150-1805300
    HLM60/4S  5100180-2006150
    HLM65/6S5600200-2206450-6700
    注:矿渣易磨性(Bond)指数≤25kWh/t;钢渣易磨性(Bond)指数≤30kWh/t;粉磨钢渣微粉时产量约下降30-40%
    HLM煤粉立式磨技术参数
    型号磨盘中径(mm) 产量(t/h)原煤水份煤粉细度煤粉水份电机功率(kw)
    HLM17/2M 130010-15<15% R0.08=2-12%≤1%160-185
    HLM19/2M 150014-22220-250
    HLM21/2M 170020-28315-355
    HLM26/2M 200026-35400-450
    HLM29/2M 240045-56560-630
    HLM32/3M 260056-70800-900
    HLM34/3M 280070-90900-1120
    注:1.原煤哈氏可磨系数≥50 2.可用于粉磨无烟煤,煤粉细度≤3%(但产量会相应降低)
    HLM煤粉立式磨技术参数(冶金、热力行业)
    型号磨盘中径(mm) 产量(t/h)原料水份煤粉细度煤粉水份电机功率(kw)
    HLM10/2M8803-5<15% R0.08=10-15%(高炉喷煤用煤粉细度:200目80%通过)≤1-6%45-55
    HLM14/2M11007-1090-110
    HLM17/2M130013-17160-185
    HLM19/2M150018-24220-250
    HLM21/2M170023-30280-315
    HLM26/2M200029-37355-400
    HLM29/2M240045-56560-630
    HLM32/2M260056-70710-800
    HLM34/3M280070-90900-1120
    HLM42/4M3400110-1351400-1600
    HLM44/4M3700140-1701800-2000
    HLM50/4M4200200-2502500-2800
    HLM56/4M4800260-3203150-3500
    注:原煤哈氏可磨数50-70
    HLM脱硫粉立式磨技术参数
    型号磨盘中径(mm) 产量(t/h)原料水份石灰石粉细度电机功率(kw)
    HLM14/2X11005-7≤5% 325目(44μm)90%通过110-132
    HLM17/2X13009-13185-200
    HLM19/2X150015-20250-280
    HLM21/2X170024-32355-400
    HLM26/2X200026-35450-500
    HLM29/2X240036-45560-630
    HLM32/2X260045-58710-800
    HLM34/2X280056-801120-1250
    注:以上技术指标以莫氏硬度3-4的物料为基准,石灰石易磨性(Bond)指数≤13kWh/t
    HLM锰矿立式磨技术参数
    型号磨盘中径(mm) 产量(t/h)原料水份粉料细度粉料水份电机功率(kw)
    HLM21/3X170020-25≤15%100目(150μm)90%通过≤3%400
    HLM26/3X200025-31560
    HLM29/3X240042-52710-800
    HLM32/3X260052-70900-1120
    HLM34/3X280070-821120-1250
    HLM42/4X3400100-1201800-2000
    HLM44/4X3700140-1602500-2000
    HLM50/4X4200170-1903150-3350

物料加工

桂林鸿程制粉设备应用于大型非金属矿制粉、环保脱硫石灰石制粉、碳酸钙制粉、大型煤粉设备、石油焦燃料行业、锰矿加工领域、矿渣、水渣、粉煤灰综合利用、石膏制粉等诸多领域。
