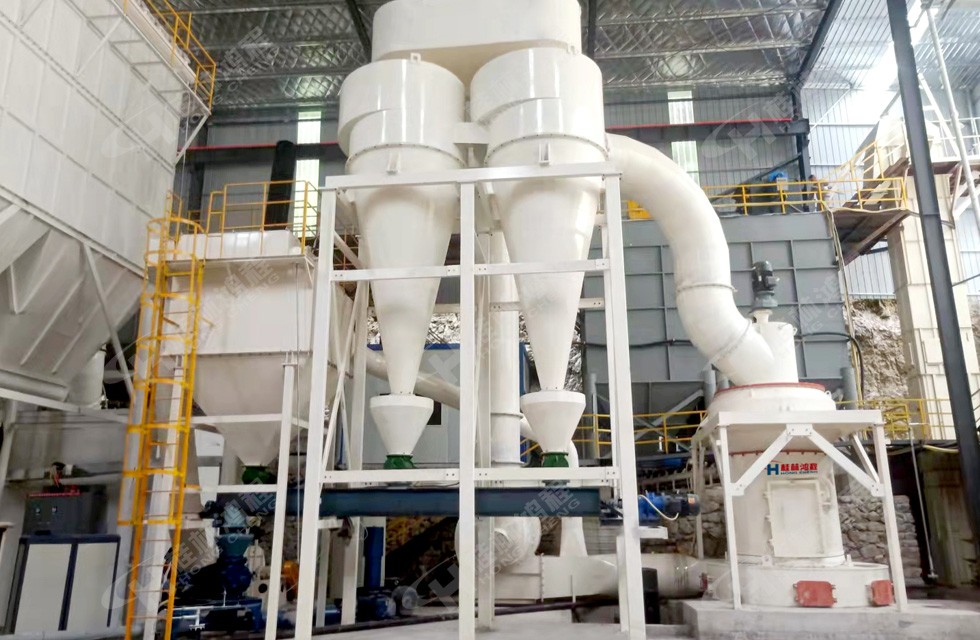

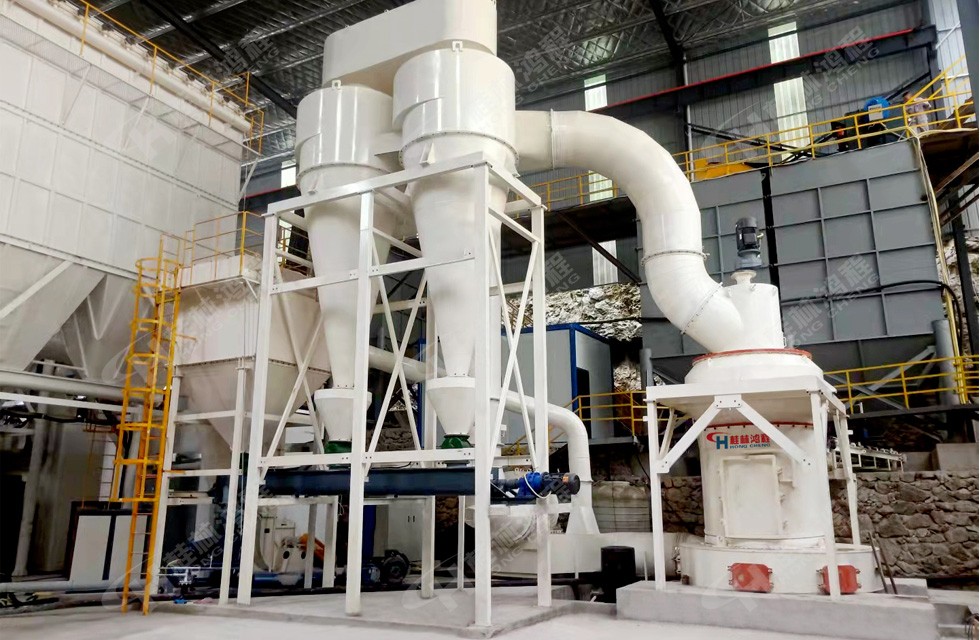

桂林雷蒙磨hc1700重庆客户安装现场图


桂林雷蒙磨HC1700

桂林雷蒙磨HC1700

HC1700大型纵摆式磨粉机是桂林鸿程矿山设备制造有限责任公司自主开发的新一代大型高效粉体磨粉机。它借鉴了摆式磨粉机的工作原理,改进了摆式磨粉机的摆动方式,在其他参数相同的情况下,离心碾磨压力提高近35%,完善了磨辊与磨环接触区,提高了粉碎效能,使得产品产量及细度都有较大提升,产品的粒度范围在0.125~0.022 mm之间。改进了传动装置和磨辊总成密封结构,使设备的运行可靠性更高、维护保养更便捷。同时采用脉冲收尘器进行余风处理,无粉尘外溢。近日,重庆某矿业公司采购了一台桂林雷蒙磨hc1700用于粉磨碳酸钙,细度200目,D95。目前项目已安装完毕,一起来看看安装现场图片吧。

桂林雷蒙磨hc1700

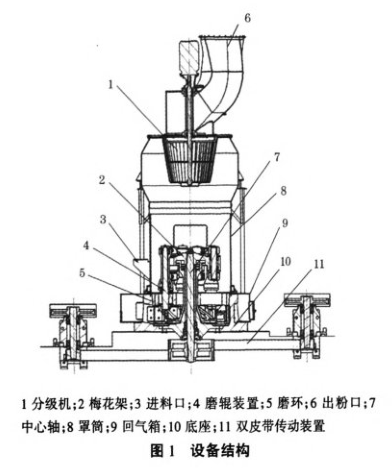

HC1700大型纵摆式磨粉机结构:主要由底座、双皮带传动装置、中心轴、梅花架、磨辊总成.磨环、气箱罩简分级机等部件组成,设备结构见图1。

桂林雷蒙磨hc1700

HC1700大型纵摆式磨粉机工作原理:在传动装置的驱动下,中心轴带动着梅花架总成、磨辊总成铲刀架、铲刀座总成一起旋转,磨辊总成安装在直立纵向的摆轴上,旋转产生巨大的离心力使磨辊与磨环紧贴在一起,物料在铲刀座总成作用下,不断把物料铲送至磨环、磨辊间,磨环和磨辊在相对旋转运动中以8 m/s的线速度在离心力的作用下不断对物料进行碾压、挤压、冲击,对物料进行粉碎细化。粉碎后的粉体在气流的带动下上升到分级区域,由涡轮分级机进行粉气分离,经涡轮分级机分离出的合格粉体通过进粉管道由旋风和脉冲收尘器收集;不合格的粉体降回主机,并被再次碾压破碎,直至合格。

HC1700大型纵摆式磨粉机与其他摆式磨粉机相比,生产效率提高35%左右,节能效果提高30%~ 40%,通过了广西科技攻关与新产品研制项目成果鉴定。如需了解更多桂林雷蒙磨hc1700设备详情,欢迎给我们来电,联系电话:18878317066 蒋工。
